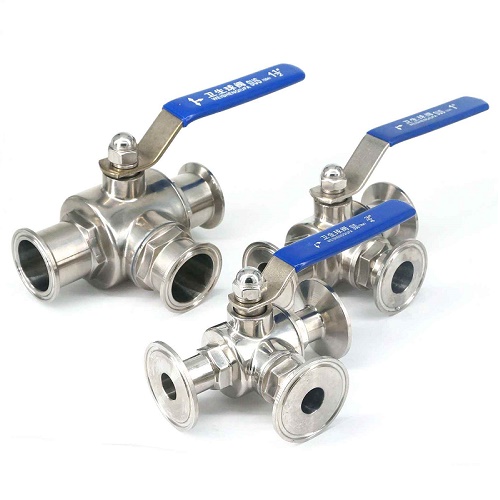

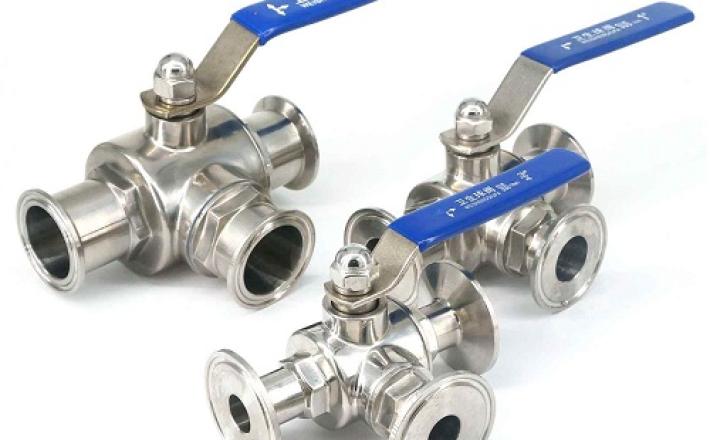

VAN BI 3 NGÃ INOX 304

1. Van bi 3 ngã là gì?

   Van bi 3 ngã tiếng anh 3-way ball valve là loại van có 3 cửa dùng để kết nối với các hệ thống dạng chữ T và giúp các lưu chất đi qua van theo 2 hướng hoặc 3 hướng. Van bi 3 ngã được làm bằng chất liệu inox, gang, thép, nhựa được sử dụng để kết nối với các hệ thống, thiết bị theo kiểu nối ren và lắp đặt mặt bích. Van bi 3 ngã có cấu tạo đơn giản với quả bi rỗng nằm bên trong thân van với 2 dạng bi chữ L và chữ T.

   Van bi 3 ngã có đa dạng kiểu loại, kích cỡ được điều khiển bằng các bộ phận tay gạt, đầu điện, đầu khí nén được chúng tôi nhập khẩu chính hãng từ nhiều nước lớn như Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu với giá thành rẻ nhất, chất lượng tốt nhất, đầy đủ các loại giấy tờ cocq và được bảo hành 12 tháng.

2. Thông số kỹ thuật van bi 3 ngã

• Kích cỡ van: DN15 – DN200
• Chất liệu van: inox 201, inox 304, inox 316, gang, thép, nhựa, đồng
• Gioăng làm kín: EPDM, PTFE, thép, inox,...
• Kiểu lắp: nối ren, mặt bích
• Tiêu chuẩn bích: BS, Jis, ANSI, DIN
• Kiểu van: 3 ngã
• Dạng quả bi: L và T
• Dạng điều khiển: tay gạt, đầu điện, đầu khí nén
• Đầu điện: 24V, 220V
• Nhiệt độ làm việc: -10 độ C đến 300 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường làm việc: nước, dung dịch, hóa chất, khí hơi nóng,...
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu,...
• Bảo hành: 12 tháng.

3. Cấu tạo và nguyên lý hoạt động van bi 3 ngã

3.1. Cấu tạo van bi 3 ngã

Van bi 3 ngã có cấu tạo đơn giản bao gồm các bộ phận như:

• Thân van bi có dạng 3 ngã được làm từ chất liệu inox, gang, thép, nhựa và được kết nối với các hệ thống đường ống, thiết bị theo kiểu nối ren và lắp đặt mặt bích.
• Quả bi rỗng được làm bằng inox dạng trơn bóng với các lỗ rỗng thông nhau, giúp các lưu chất đi qua van và dễ dàng hoạt động trong thân van bi. Quả bi rỗng có 2 dạng chính dạn chữ L và dạng chữ T.
• Trục kết nối được làm bằng thép không ghỉ hoặc inox dùng để kết nối quả bi và đầu điều khiển giúp van van thực hiện quá trình đóng mở.
• Gioăng làm kín được làm bằng chất liệu cao su EPDM, PTFE(teflon) giúp các lưu chất không bị rò rỉ ra bên ngoài hệ thống, thiết bị.
• Bộ điều khiển truyền động có 3 dạng chính dạng tay gạt(điều khiển cơ) và dạng khí nén, đầu điện(điều khiển tự động).

3.2. Nguyên lý hoạt động van bi 3 ngã

   Van bi 3 ngã hoạt động dựa theo nguyên lý rất đơn giản dùng bộ truyền động để thực hiện quá trình đóng mở van. Khi mở van các lưu chất sẽ đi qua 2 ngã(L) và 1 ngã chặn lại, có thể vặn van về vị trí cũ để điều hướng. Tương tự với dạn van chữ T nhưng van chữ T có thể mở cả 3 hướng. Cụ thể từng dạng van bi 3 ngã L và T dưới đây:

Van bi 3 ngã dạng L

   Van bi 3 ngã dạng chữ L là loại van có quả bi bên trong dạng chữ L rỗng, khi mở van sẽ chỉ có duy nhất 2 đầu lưu thông với nhau và một đầu khác sẽ bị chặn lại. Loại van bi 3 ngã này thường sử dụng để điều hướng và chuyển hướng dòng chảy trong các hệ thống, thiết bị.

Van bi 3 ngã dạng T

   Van bi 3 ngã dạng chữ T là dạng van có quả bi gồm 3 lỗ lưu thông với nhau, trong quá trình hoạt động có thể sử dụng bộ điều khiển để mở van khiến cho lưu chất lưu thông qua 3 lỗ hoặc có thể chặn 1 lỗ và để 2 lỗ lưu thông lưu chất với nhau.
